Комплексний аналіз низько{0}}легованої конструкційної сталі: характеристики та застосування Q355C, Q355D. Q355E, Q390B, S355J0, S235JR, S275JR, S355JR та глобальні еквіваленти

Низько-легована високо-конструкційна сталь (HSLA) відноситься до легованих конструкційних сталей із загальним вмістом сплаву менше 5%. З вмістом вуглецю, подібним до м’якої сталі, ці марки покладаються на слідові кількості легуючих елементів (таких як марганець, кремній, ванадій і ніобій), щоб підвищити міцність, покращити міцність і забезпечити чудову зварюваність.

I. Основні класи та діапазони специфікацій

Згідно з основними світовими стандартами репрезентативні марки сталі HSLA включають:

Китай (GB): Q355C, Q355D, Q355E, Q390B

Європа (EN):S235JR, S275JR, S355JR, S355J0

Характеристики товщини:Зазвичай доступні від 2,0 мм до 25,0 мм (і до 300 мм для важких пластин).

II. Технічні характеристики та характеристики

1. Порівняння основних механічних властивостей

У наведеній нижче таблиці наведено механічні характеристики основних марок за стандартних умов:

2. Детальний хімічний склад (EN 10025-2)

(Одиниця вимірювання: масова частка %, максимальні значення, якщо не вказано діапазон)

II. Правила іменування та символіка

Бере європейський сортS355J2+Nяк приклад:

S:ПозначаєКонструкційна сталь.

355:Вказує на мінімальну межу текучості 355 МПа.

J2:Вказує на мінімальну енергію удару 27 Джоулів-20 градусів.

+N:ПозначаєУнормований(або нормалізуючий прокат) умови поставки.

IV. Глобальні стандарти та аналіз оцінок

1. Китайський стандарт (GB)

Позначення зосереджуються на межі текучості (Q), за якою йдуть суфікси якості та процесу.

Серія Q355:Найбільш широко використовувана сталь HSLA з відмінними комплексними властивостями. Клас B (удар при 0 градусах) і клас C (удар при -20 градусах) є найбільш поширеними.

Серія Q235:Класична вуглецева конструкційна сталь. Менша міцність, але висока пластичність і зварюваність; ідеально підходить для конструкцій, які не піддаються динамічним навантаженням.

Спеціальна сталь:Суфікси позначають конкретне використання, наприклад,Q355R(сталь для посудин під тиском),Q355q(Мост Сталь).

2. Європейський стандарт (EN)

Сувора система, що визначає умови обслуговування за допомогою суфіксів.

S355J2:Вимагає ударної в'язкості −20 градусів.

S355J0:Вимагає ударної в'язкості 0 градусів.

S355K2:Вимагає ударної в'язкості -20 градусів з вищими вимогами до енергії.

S355NL:Нормалізований прокат або нормалізована сталь для роботи при низьких-температурах, що вимагає ударної в’язкості –50 градусів.

Серія S355:Часто вважається «універсальною мовою» світового ринку сталі, найбільше пов’язаної з китайським Q355.

3. Американський стандарт (ASTM)

Зосереджено на продуктивності- кінцевого використання матеріалу.

ASTM A992:Домінуючий матеріал для конструкційних форм (-балки/широкі фланці), що поєднує в собі міцність, зварюваність і пластичність.

ASTM A572 клас 50:Сталь HSLA з мінімальною міцністю 50 ksi (≈345 МПа), широко використовується для-великих мостів і будівель.

4. Японський стандарт (JIS)

Оцінки безпосередньо відображають передбачуване застосування та метод обробки.

Серія SS (загальна конструкція):наприклад, SS400. Зосереджено на міцності на розрив; поширені в будівлях і мостах.

Серія SM (зварювання конструкцій):наприклад, SM490. Спеціально оптимізовано для зварюваності та міцності.

SPHC:Гарячекатані сталеві листи та смуги загального використання (не-конструкційні).

V. Глобальна еквівалентна таблиця (середні та важкі пластини)

У наведеній нижче таблиці порівнюються загальні класи за міжнародними стандартами для аналогічних застосувань і рівнів міцності.

Примітка. Ця таблиця наведена лише для орієнтовної довідки. Завжди звертайтеся до стандартних оригінальних документів щодо конкретних хімічних і механічних деталей.

VI. Класифікація поверхні та класи якості

Якість поверхні поділяють на такі класи:

Клас FA (звичайна поверхня):

Поверхня, маринована кислотою:Допускає незначні локалізовані дефекти, такі як вибоїни, поглиблення та подряпини, за умови, що їх глибина не перевищує половини допустимої товщини та зберігається мінімально допустима товщина.

Клас FB (досить висока поверхня):

Поверхня, маринована кислотою:Допускає локалізовані дефекти, які не впливаютьформувальність, як-от невеликі подряпини, невеликі поглиблення, невеликі ямки, сліди від рулону та зміни кольору.

VIII. Рекомендації щодо вибору та заміни матеріалу

Заміна матеріалу є складним інженерним завданням. Завжди дотримуйтесь цих принципів:

• Дотримуйтеся специфікацій дизайну:Суворо дотримуйтеся стандартів і марок матеріалів, зазначених у проектних кресленнях і книгах специфікацій.
• Принцип «від-до-низького»:Не замінюйте виключно на основі межі текучості. Оцініть хімічний склад, ударну в'язкість, зварюваність і робочу температуру. Наприклад, використовуючи S355J2 замість Q355B, переконайтеся, що ударна в’язкість –20 градусів відповідає вимогам.

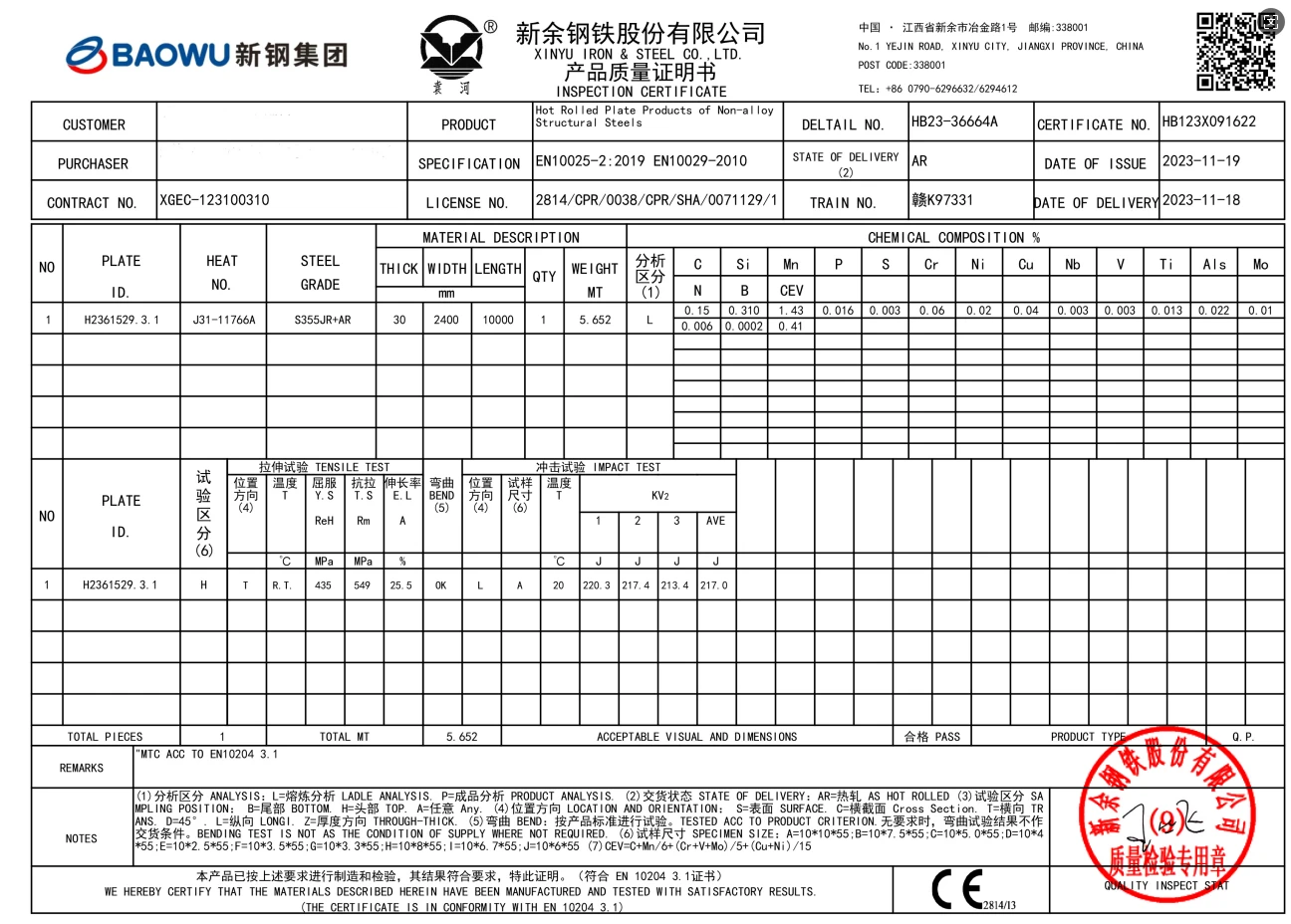

• Сертифікація та відповідність:Експортні проекти повинні мати сертифікати випробувань на заводі (MTC) або треті{0}}сертифікати (маркування CE, сертифікати ASTM), які відповідають стандартам країни призначення.
• Зверніться до професіоналів:Завжди консультуйтеся з інженерами-конструкторами або експертами з матеріалів, коли виконуєте критичні заміни матеріалів.

Короткий опис функцій:Низько{0}}легована конструкційна сталь забезпечує чудовий баланс механічних характеристик, зварюваності, міцності та подовження. Він широко адаптований для сталевих конструкцій, виробництва труб, будівельної техніки, огорож на дорогах, мостів, суднобудування та автомобільних структурних компонентів.

Чи є S235JR еквівалентом A36?

Обидва є м’якими сталями з низьким вмістом вуглецю, які забезпечують хорошу зварюваність і формуваність. насправді,AWS D1. 1 (Американське зварювальне товариство) дозволяє S235JR як еквівалент A36 для цілей зварювання, і вони часто взаємозамінні в міжнародних проектах.

Яка різниця між S235JR і S355JR?

Межа текучості:S235JR має номінальний межа текучості 235 МПа, тоді як S355JR пропонує вищу межу текучості 355 МПа. Збільшення межі текучості на 50% робить S355JR здатним витримувати більші навантаження, що робить його більш придатним для конструкцій із високими -навантаженнями.

Яка різниця між S235JR і S275JR?

S235JR використовується в менш вимогливих додатках, таких як загальне будівництво, легкі конструкції та компоненти, де достатньо меншої міцності (наприклад, балки, колони та рами). S275JR є кращим для застосувань, що вимагають більшої міцності, наприклад, для більш важких структурних компонентів, мостів або частин машин.

Яка різниця між матеріалом DC01 і S235JR?

Яка різниця між KGW DC01 і WGW S235JR?KGW DC01 є холоднокатаним-з більш гладкою поверхнею та жорсткішими допусками; WGW S235JR гарячекатаний-і зазвичай має грубішу обробку.

Що еквівалентно S235JR?
