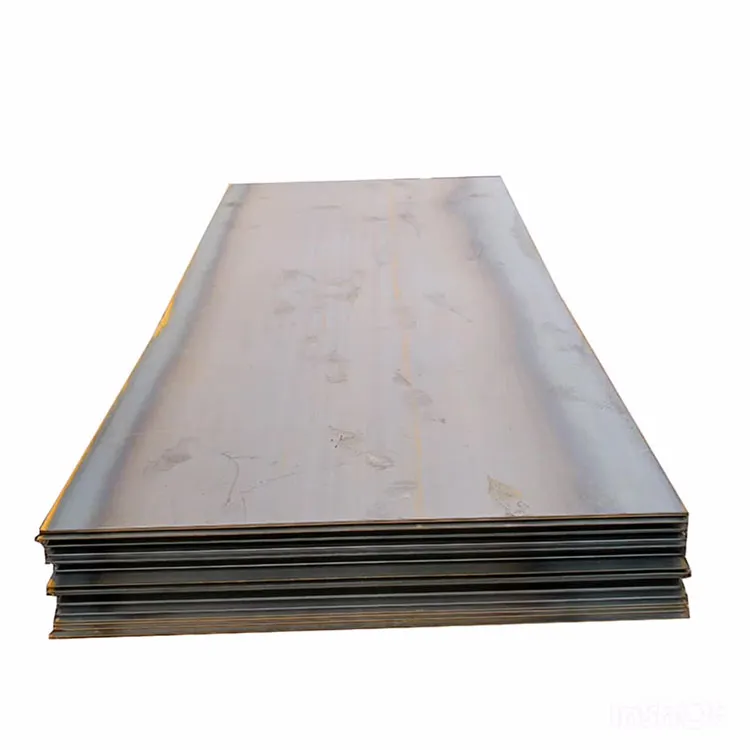

Конструкційна сталева пластина DNV-GL

Стандартна корабельна плита GL - це стандарт Nanmischer Lloyd і використовується для виготовлення сталевих пластини для кораблів. Ці корабельні пластини широко використовуються у виробництві кораблів, морських конструкцій, морських трубопроводів та морських сталевих конструкцій.

Класи стандартних суднобудівних табличок DNV-GL, які ми можемо надати, включають

GL Steel Plate Grad
Загальна сила	GL-A	GL-B	GL-D	Gl-e
Висока сила	GL-A32	GL-D32	GL-E32	GL-F32
	GL-A36	GL-D36	GL-E36	GL-F36
	GL-A40	GL-D40	GL-E40	GL-F40
Додаткова сила	GL-A420	GL-D420	GL-E420	GL-F420
	GL-A460	GL-D460	GL-E460	GL-F460
	GL-A500	GL-D500	GL-E500	GL-F500
	GL-A550	GL-D550	GL-E550	GL-F550
	GL-A620	GL-D620	GL-E620	GL-F620
	GL-A690	GL-D690	GL-E690	GL-F690

Хімічний склад DNV-GL стандартний аркуш з морської сталі

Сорт	C% менше або дорівнює	Mn %	Si %	p % менше або дорівнює	S % менше або дорівнює	Al %	NB %	V %
A	0.22	Більше або дорівнює 2,5 ° С	0.10~0.35	0.04	0.40	-	-	-
B	0.21	0.60~1.00	0.10~0.35	0.04	0.40	-	-	-
D	0.21	0.60~1.00	0.10~0.35	0.04	0.04	Більше або дорівнює 0,015	-	-
E	0.18	0.70~1.20	0.10~0.35	0.04	0.04	Більше або дорівнює 0,015	-
A32 D32 E32	0.18	0.70~1.60 0.90~1.60 0.90~1.60	0.10~0.50	0.04	0.04	Більше або дорівнює 0,015	-	-
A36 D36 E36	0.18	0.70~1.60 0.90~1.60 0.90~1.60	0.10~0.50	0.04	0.04	Більше або дорівнює 0,015	0.015~0.050	0.030~0.10

Стандарти DNV-GL Механічна властивість

Сорт	Товщина (мм)	Точка врожайності (MPA) більше або дорівнює	Сила на розрив (MPA)	Подовження (%) Більше або дорівнює	Тест v-impact			Тест на холодний вигин
					Температура (ступінь)	Середній АКВ Kv /j		b=2a 180 градусів	b=5a 120 градусів
						потяг	навхрест
						Більше або дорівнює
A	Менше або дорівнює 50	235	400~490	22	-	-	-	d=2a	-
B					0	27	20	-	d=3a
D					-10
E					-40
A32	Менше або дорівнює 50	315	440~590	22	0	31	22	-	d=3a
D32					-20
E32					-40
A36	Менше або дорівнює 50	355	490~620	21	0	34	24	-	d=3a
D36					-20
E36					-40

ТЕОРЕТИЧНА ВАГА ДНВ-GL Морська сталева пластина

Товщина (мм)	теоретична вага		Товщина (мм)	теоретична вага
Товщина (мм)	Кг/фут2	Кг/м2	Товщина (мм)	Кг/ фут2	Кг/м2
6	4.376	47.10	25	18.962	196.25
7	5.105	54.95	26	20.420	204.10
8	5.834	62.80	28	21.879	219.80
10	7.293	78.50	30	23.337	235.50
11	8.751	86.35	32	25.525	251.20
12	10.21	94.20	34	26.254	266.90
14	10.939	109.90	35	27.713	274.75
16	11.669	125.60	40	29.172	314.00
18	13.127	141.30	45	32.818	353.25
20	14.586	157.00	48	35.006	376.80
22	16.044	172.70	50	36.464	392.50
24	18.232	188.40

Стандарти DNV-GL

номінальна товщина (мм)	Відхилення товщини з наступною шириною (мм)
номінальна товщина (мм)	Менше або дорівнює 1200	>1200~1500	>1500~1800	>1800
>6.0~8.0	±0.29	±0.30	±0.31	±0.35
>8.0~10.0	±0.32	±0.33	±0.34	±0.35
>10.0~12.0	±0.35	±0.36	±0.37	±0.43

номінальна товщина (мм)	мінус відхилення (мм)	Відхилення товщини з наступною шириною (мм)
номінальна товщина (мм)	мінус відхилення (мм)	> 1000 ~1200	> 1200 ~1500	> 1500 ~1700	> 1700 ~1800	> 1800 ~2000	> 2000 ~2300	> 2300 ~2500	> 2500 ~2600	2600 ~2800	> 2800 ~3000
>12~25	-0.8	+0.2	+0.2	+0.3	+0.4	+0.6	+0.8	+0.8	+1.0	+1.1	+1.2
>25~30	-0.9	+0.2	+0.2	+0.3	+0.4	+0.6	+0.8	+0.9	+1.0	+1.1	+1.2
>30~34	-1.0	+0.2	+0.3	+0.3	+0.4	+0.6	+0.8	+0.9	+1.0	+1.2	+1.3
>34~40	-1.1	+0.3	+0.4	+0.5	+0.6	+0.7	+0.9	+1.0	+1.1	+1.3	+1.4
>40~45	-1.2	+0.4	+0.5	+0.6	+0.7	+0.8	+1.0	+1.1	+1.2	+1.4	+1.
