Hot Dip Galvanized Grating

Гаряча оцинкована решітка

1.
25x3, 25x4, 25x4.5, 25x5, 30x3, 30x4, 30x4.5, 30x5, 32x5, 40x5, 50x5, 65x5, 75x6, 75x10 --- 100x10 мм тощо;
2.i Bar: 25x5x3, 30x5x3, 32x5x3, 40x5x3 тощо
US Standard: 1 '' x3/16 '', 1 1/4 '' x3/16 '', 1 1/2 '' x3/16 '', 1 '' x1/4 '', 1 1/4 '' x1/4 '' ', 1 1/2' 'x1/4' '' '' x1/2 '' ' 1 1/4 '' x1/8 '', 1 1/2 '' x1/8 '' тощо
2. ВІДПОВІДАЛЬНИЙ ПЕРЕМОГО ПІДПРИЄМСТВА12,5, 15, 20, 25, 30, 30,16, 30,3, 32,5, 34,3, 35, 38,1, 40, 41,25, 60, 80 мм тощо тощо
США Стандарт: 19-W-4, 15-W-4, 11-W-4, 19-W-2, 15-W-2 тощо
3. Порушена поперечна штанга
38.1, 40 50, 60, 76, 80, 100, 101,6, 120 мм, 2 '' & 4 '' тощо
4. Клас
ASTM A36, A1011, A569, Q235, S235JR, S275JR, SS304, м'яка сталь та низька вуглець тощо
5. Лікування поверхні
Чорний, саморівель, гарячий оцинкований, пофарбований, розпилювальне покриття.6.
Звичайний / гладкий, зубчасті / зуби, я бар, зубчастий я бар

Послати повідомлення

Чат зараз

Опис

Технічні параметри

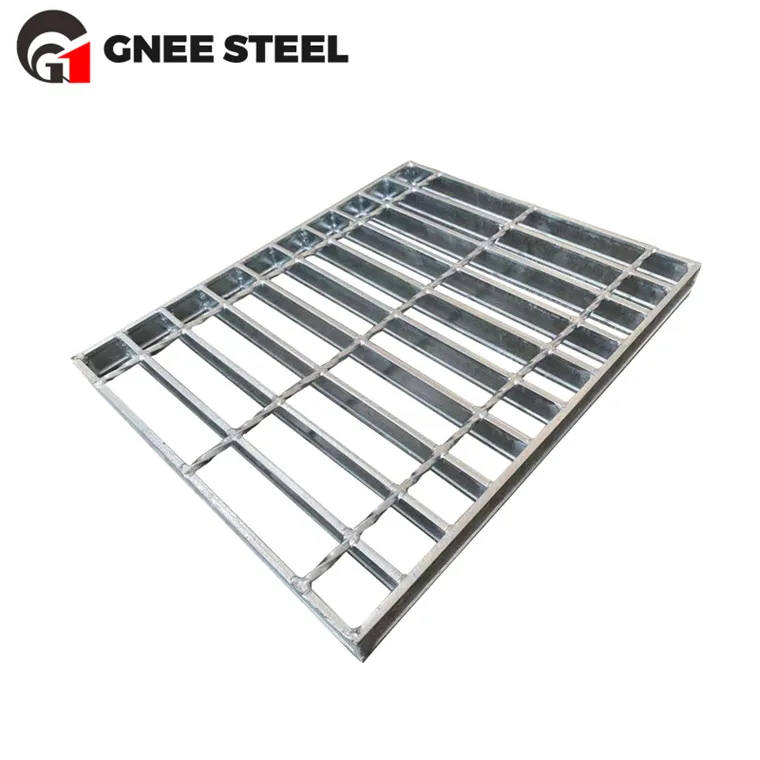

Гаряча оцинкована решітка

Гарячі панелі з решітки сталевої штанги з гальванією - ASTM A36 або Q235B

Гаряча оцинкована сталева решітка має три види сталевих решітків, вони - це звичайна сталева решітка стилю, сталева решітка з зубчастим стилем та сталева решітка типу бар. Вони широко використовуються на платформах сталевих конструкцій, протекторах сходів, тротуарах, дренажах та кришках.

1. Стандартні м'які сталеві панелі з решіткою 6 м × 1 м

Розміри:6 м × 1 м панелі.
Розмір кроку:30 мм × 50 мм.
Навантажувальні бруски:30 мм × 3 мм.
Поперечні бруски:15 мм × 3 мм.
Покриття:85 МКРОН гарячий глибокий оцинкований.
За допомогою закріплення затискачів усіх типів.

2. Загальована решітка 6 м × 1 м Розділ 25 × 5 мм

Electro Forged - дротяний поворот.
Гальва. Сітка 30 × 94 виїмки 70 мкм.

B404/41/50SG Відкритий кінець.
BB: 40 × 4 мм, CB: 6 мм скручений, сітка: 41,275 × 50 мм.
Панель:5850 × 913 мм.
Зустріли.

B355/41/50SG Відкритий кінець.
BB:35 × 5 мм, CB: 6 мм скручений, сітка: 41,275 × 50 мм.
Панель:5850 × 913 мм.
Зустріли.

B354/41/50SG Відкритий кінець.
BB: 35 × 4 мм, CB: 6 мм скручений, сітка: 41,275 × 50 мм.
Панель: 5850 × 913 мм.
Зустріли.

B254/41/50SG Відкритий кінець.
BB:25 × 4 мм, CB: 6 мм скручений, сітка: 41,275 × 50 мм.
Панель:5850 × 913 мм.
Зустріли.

7. ГРАЗУВАННЯ анти - Слизька CS 50 мм × 5 мм 8 мм
Решітка, поверхнева анти - слизька (anti - ковзання), вуглецева сталь матеріалу, матеріал стандартний ASTM A 1011 CS типу B, тип G2, виготовлення стандартного ANSI/NAA MM 531, розмір тарілки (високий × товщина) 50 мм × 5 мм, відмічливість Інтер -бар 50 мм, діаметр бару 8 мм, покриття GALV/CAL 600GZN/M², ASTM 123.

8.gi решітка ASTM A 36 600 мм шириною × 6 мт. Довгий

Розмір:Плоский план товщиною 40 × 5 мм (non - зубчастий тип) зі стандартною поперечною смугою.
Крок:30 × 100 мм.
Оцінка:ASTM A36.
Закінчити:Гаряче занурення оцинковано на 80 мкм.

9.gi решітка 110 мм × 45 мм отвір

Розмір:25 мм × 2,50 мм - товщина плоскої смуги.
Розмір отвору:110 мм × 45 мм.
Стандартна ширина:900 мм.
Довжина:5950 мм.
Вага:68 кг/мт.

10.q235 i - бар гаряча оцинкована сталева решітка

Специфікація:I - барна решітка, розмір: 508 мм (w) × 995 мм (l), Q235 Матеріали.
Висота підшипника:55 мм × 494 мм.
Підшипник штанги:35,3 мм.
Підшипник:7 мм (верх і кінець) / 4 мм (живіт).
Поперечний план 8 мм × 8 мм × 995 мм довжина, крок 100 мм центру, 5 шт/решітка.
Кінцева пластина, плоска смуга, 7 мм × 55 мм (висота) × 995 мм.
Гаряче занурення.
Упаковка:пачка/дерев’яний піддон.

11.Hot Dip Galvanied Steel Gratrating зіткнувся з BS 4592

STM - GSGR-001.
Гарячий занурення оцинкований до BS 4592.
Розмір 19 футів × 3 фути, прямокутний малюнок з шестикутними або квадратними скрученими поперечними смугами.
Розмір підшипників:40 мм × 5 мм пробігли.
Відстань між підшипниками:30 мм, з'єднаний разом з 8 мм шестикутним скрученим стрижнем кожні 100 мм.
Верхня поверхня підшипникових брусків повинна бути зубчастою.
Панелі решітки повинні бути гарячою оцинкованою з мінімуму 460 г/м/м².
Решітка, придатна для макс. Span 67 "для 1/4" відхилення при рівномірній роботі в навантаженні 6,6 кН/м².
Загроза для решітки повинен бути закритим кінцем.

12. Герна смуга гаряча оцинкована звичайна поверхня

Розмір:100 см W × 160 см L.
Барні решітки.
Звичайна поверхня, проведена на обох кінцях.
Розмір плоского бару:25 мм × 5 мм.
Інтервал завантаження:30 мм.
Twist Road Incling:100 мм.
Проміжок смуг завантаження:1600 мм.
Ширина:995 мм.
Поверхнева обробка: гаряче занурення оцинковано.

13.ASTM A36 ОГЛЯЛЬНІЙ БУРИ ВРЕМЕННЯ Відкритий тип

Матеріал:ASTM A36, оцинкована решітка відкритого типу 25 × 5 мм, підшипники, розташовані на 30 мм.
З не - Skid поперечними смугами (DIA: 9,5 мм) при тиску 100 мм у прямокутному малюнку.
Гаряча - Dip Galvanied St37 Сталева решітка
Підшипник штанги:34 мм.
Крок поперечної смуги:34 мм.
Товщина поперечного бару:5 мм.
Товщина підшипника:4 мм.
Висота:50 мм.
6000 мм × 1000 мм панелі решітки.

14.galvaned Steel решітка, поверхнева анти - слизька (anti - skid)

Матеріал вуглецева сталь, матеріал стандартний ASTM A 1011 CS тип B.
Розмір пластини (висока × товщина) 1-1/4 × 3/16 дюйма.
Розмір решітки (ширина × довга) 36 × 120 дюймів.
Розділення інтерв'ю 1-3/16 дюйма.
Розмежування inter 4 дюйма, діаметр бару 1/4 дюйма.
Покриття оцинковано ASTM a 123 605 gm/m².

15. ГРАЗУВАННЯ, поверхнева гладка, матеріальна вуглецева сталь

Матеріальний стандарт ASTM A 1011 CS Type B.
Стандарт виробництва ANSI/NAA MM MBG-531.
Розмір пластини (висока × товщина) 1 × 3/16 дюйма.
Розмір решітки (ширина × довга) 24 × 120 дюйма.
Розділення інтерв'ю 1-3/16 дюйма.
Розмежування inter 4 дюйма, діаметр бару 1/4 дюйма.
Покриття оцинковано, astm a 123 605 gm/m².

16. ГРАД, МАТЕРІАЛЬНА СТАЛЬНА ГРИЛЬ

Розмір пластини (висока × товщина) 25 × 3 мм.
Розмір решітки (ширина × довга) 170 × 247,5 див.
Розділення між пластиною 60 мм, розділення inter bar 130 мм.
Покриття оцинковано.

17.galvaned Steel Grating - вуглецева сталь ASTM A36

Матеріали:Вуглецева сталь ASTM A36.
Покриття:оцинкований.
Горизонтальна ширина:1020 мм.
Довжина довготи:6000 мм.
Висота:20 мм.
Товщина:3 мм.
Відстань вертикальної смуги:30 мм.
Проходячи крос -бар:60 мм
Діаметр закрученого бруска:6 мм.
Гаряча оцинкована решітка Q235b, 30 × 100 мм сітка
Матеріал: Q235B.
Сітка:30 × 100 мм.
ПЕРЕГЛЯД БУРУ: 30 × 5.
Важкі оцинковані решітки - 41 × 100 мм сітка
Гарячі оцинковані решітки, важкий клас.
30 × 5 мм підшипника.
6 мм квадратний скручений поперечний бар.
Сітка:41 × 100 мм.
Розмір панелі:1mtr × 6mtr.
Матеріал:A36/S 275 JR.
HDG до BS729 або BS EN 1461.

18.hot Dip Galvanied Erratings, важкий клас - 30 × 50 мм сітка

30 × 5 мм підшипника.
6 мм квадратний скручений поперечний бар.
Сітка:30 × 50 мм.
Розмір панелі:1mtr × 6mtr.
Матеріал:A36/S 275 JR.
HDG до BS729 або BS EN 1461.
Гальванування з покриттям - 41 × 100 мм сітка
Розмір:6000 мм × 1000 мм.
Рамна смуга:30 × 3 мм.
ПЕРЕГЛЯД БУРУ:3 × 3 мм С/С 41 мм.
Перехресний бар:6 мм SQ скручений C/C 100.
Закінчити:Гаряче занурення.
HDG сталева решітка
Тип G35 × 3/40/50, розмір 5800 × 1003 із закритими кінцями.
Тип G35 × 3/30/40, розмір 5800 × 1003 із закритими кінцями.

19. ГРАДАЛЬНІ СТАЛЬНІ СТАЛЬНІ СТАЛЬНІ ДИЗАЛЬНІ АСТМА123

Довжина=6000 мм.
Ширина=1000 мм.
Підшипник=25 мм × 3 мм.
Перехресний план=5-6 мм скручений стрижень.
Підшипник кроку=60 мм (центр до центру).
Крок поперечної смуги=100 мм (центр до центру).
Жодна зубчаста поверхня, м'яка сталева JISG3101, закінчення з гарячою гальванкою ASTMA123.

20.hdg MS Грчани: завдовжки 2000 мм × 500 мм

Основний бар:MS Flat - 40 × 5 мм
Перехресний бар:MS Flat - 25 × 5 мм
Відстань між основними брусками - 30 мм c/c.
Відстань між поперечними брусками - 100 мм c/c.
Усі сталеві матеріали повинні підтвердити A36.

Гаряча оцинкована сталева решітка

HDG grating for maintenance platform

Ґрунтовка HDG - Сталеві конструкційні матеріали для заміни риштування на платформу технічного обслуговування

Матеріали для решітки для платформ роботи та обслуговування

HDG -решітка для платформ для технічного обслуговування
	Клас - клас	Опис
	ASTM A36	CS табличка 3/8 "(10 мм) thk . 4 ft x 8 ft
	ASTM A36	CS табличка 5/8 "(15 мм) thk . 4 ft x 8 ft
	ASTM A36	L65x65x6, HDG, 20 'EA
	ASTM A36	Плоский бар 4 "X1/4" HDG, 20 'EA
	ASTM A36	Плоский план 1 "x1/4" HDG, 20 'EA
	ASTM A36	Плоский бар 2 "x1/2" HDG, 20 'EA
	ASTM A36	Плоский бар 2 "x1/4" HDG, 20 'EA
	ASTM A36	Вуглецева сталева прут 3/4 "RB20, 20 'EA
	ASTM A325	Ґратний HDG, 1,1/4 "(32 мм.) X 3/16" Thk (5 мм) навантажувальні підшипники - зубчасті. W/ 1/4 "(6 мм) скручені квадратні поперечні бруски зварені змивання або нижче основних брусків . 3 ft x 20 ft ea.
	ASTM A36	Затискачі решітки, що містять: - сідловий кліп - натиснута затискача пластина - M 8 x 70 1 Mn Bolt і гайка - Hdg.
	ASTM A325	Болт ASTM A-325, W/Heavy Hex Nud, Dia . 3/4 "(20 мм.) Довжина=2.1/2" (65 мм.) Hdg
	ASTM A325	Болт ASTM A-325, W/Heavy Hex Nud, Dia . 1/2 "(12 мм.) Довжина=2" (50 мм.) HDG (для поручнів)
	U8.8	Хімічний болт Діа . 3/4 "(20 мм.) Довжина=14 3/16" (360 мм.) З Hilti RE500 V3 (має - U8.8 M20 (Galv.)
	Епоксидний	Натиснути - re 500 v3 епоксидний якор (500 мл)

Зрітки відповідають наступному типовому решітному малюнку:

product-1-1

Затискачі відповідають наступним типовим кріпленням решітки кріплення:

product-1-1

HDG сталева решітка

HDG STEEL GRATING
Матеріал: ASTM A36
Лист: 1м х 6м
Поставляється з кріпленням кліпів для сталевої решітки HDG
Оздоблення: критий цинк з цинком.

Підлога ґрунтовка HDG (гаряча оцинкована)

Тип процесу: Натисніть замкнену решітку

Press locked grating hot dip galvanized finish for Steel Mezzanine System

Ємність завантаження підлоги

а. Основний прохід і центральний прохід=500 кг/м2
б. Вибір проходу=300 кг/м2
c. Матеріали для підлоги для всієї області - підлога 22x66

Опис продуктів з оцинкованою металевою решіткою

Продукт Назва	Оцинкована сталь решітка
Матеріал	Легка сталь (низька вуглецева сталь), S235, S275JR, A36 або нержавіюча сталь SS304, SS316 тощо.
Поверхня лікування	Гарячий оцинкований, відшліфований або нелікований	Нанизувати розмір	Як запит клієнта
Підшипник бар ширина x товщина	25x3,25x4,30x3,30x4,30x5,32x5,40x5,50x5, ... 75x10мм мм
Підшипник бар стовп	12,5,15,20,23,85,25,30,30,16,30,3,34,3,35,40,41,60 мм. США Стандарт: 1 "x3/16", 11/4 "x3/16", 11/2 "x3/16", 1 "x 1/4", 11/4 "× 1/4", 11/2 "x 1/4" тощо.
Перехрестя бар стовп	38,50,76,100,101,6 мм або на замовлення

Гаряча оцинкована сталева решітка

HDB Type – Apron Drain Grating With Hinged Panel

Тип HDB - решітка зливної фартуха з навісною панеллю

Pedestrian Grating - Barrier Free Design

Пішохідна решітка - Бар'єр безкоштовно дизайн

Heavy Duty Flat Bar Grating With Centre Mild Steel Plate

Важка плоска смуга з плоскою смугою з центральною м'якою сталевою пластиною

HDB Type - Apron Drain Grating, Plain

Тип HDB - зливна решітка фартуха, звичайна

Heavy Duty Tray Grating With Drain Slots

Важка решітка лотка з зливними прорізами

Continuous Hinged Grating

Безперервна шарнірна решітка

Зображення продукту з оцинкованою сталевою решіткою
